抑制型電波吸収体(近傍界用・干渉・共振抑制タイプ)

・電子機器からの不要輻射ノイズを抑制する電波吸収体。

【効果イメージ】

回路上を情報(電流)が流れますと、磁界が発生し、共振や干渉ノイズを発生します。

吸収体を貼り付けることで、吸収体の透磁率成分の渦電流損失により、電波の干渉や共振を抑えます。

ED系電波吸収体

【特徴】

・使用周波数例:0.5〜3GHz
・シールド効果もある薄型
・ハロゲンを含んでいません

製品品番 ED-70
対応周波数 0.5 〜 3GHz
ポリマー EPDM
フィラー 扁平状軟磁性金属粉
厚み(mm) 0.1 , 0.2 , 0.5 , 1.0
標準シートサイズ(mm) 300×300
比重 3.3
体積抵抗率(Ω・cm) 105
環境対応 RoHS指令対応、ハロゲンフリー
難燃性 無し
使用温度範囲(℃) -40 〜 120

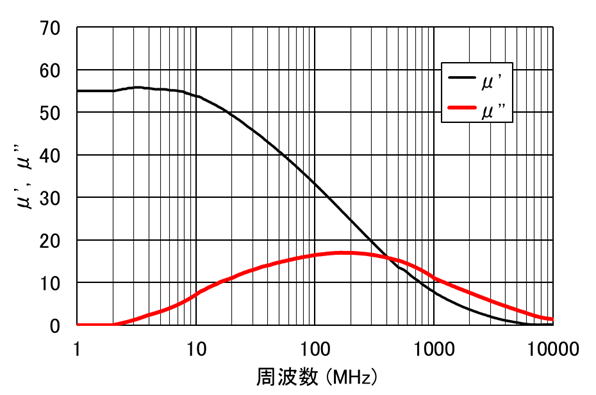

・複素比透磁率特性例

DC系電波吸収体

【効果】

・使用周波数例:0.5〜3GHz
・シールド効果もある薄型
・難燃性<UL94V-0認定>

製品品番 DC-100
対応周波数 0.5 〜 3GHz
ポリマー CPE
フィラー 扁平状軟磁性金属粉
厚み(mm) 0.2 , 0.5 , 1.0
標準シートサイズ(mm) 200 × 200
比重 3.4
体積抵抗率(Ω・cm) 105
環境対応 RoHS指令対応
難燃性 UL94V-0
使用温度範囲(℃) -40 〜 120

・複素比透磁率特性例

ES系電波吸収体

【特徴】

・使用周波数例:0.3〜10GHz超z
・シールド効果もある薄型
・ハロゲンを含んでいません

製品品番 ES-88
対応周波数 0.3 〜 10GHz
ポリマー EPDM
フィラー 扁平状軟磁性金属粉
厚み(mm) 0.1 , 0.2 , 0.5 , 1.0
標準シートサイズ(mm) 300 × 300
比重 3.6
体積抵抗率(Ω・cm) 103(絶縁処理品も有り)
環境対応 RoHS指令対応 、 ハロゲンフリー
難燃性 無し
使用温度範囲(℃) -40 〜 120

・複素比透磁率特性例

EVDT系電波吸収体

【特徴】

・使用周波数例:0.1〜3GHz
・シールド効果もある薄型
・難燃性<UL94V-0相当>
・ハロゲンを含んでいません

製品品番 EVDT-100
対応周波数 0.1 〜 3GHz
ポリマー EVA
フィラー 扁平状軟磁性金属粉
厚み(mm) 0.1 , 0.2 , 0.5 , 1.0
標準シートサイズ(mm) 200 × 200
比重 3.5
体積抵抗率(Ω・cm) 106
環境対応 RoHS指令対応 、 ハロゲンフリー
難燃性 UL94V-0相当
使用温度範囲(℃) -40 〜 130

・複素比透磁率特性例

EH系電波吸収体

【特徴】

・複素比透磁率μ’=50
・使用周波数例:0.5〜3GHz
・シールド効果もある薄型
・ハロゲンを含んでいません

EH系電波吸収体はED系電波吸収体と同様の材料系で、複素比透磁率値を高めた電波吸収体です。
EPDM(エチレン・プロピレン・ジエン共重合体)と扁平状の軟質磁性体粒子に構成されています。

製品品番 EH-66
対応周波数(GHz) 0.5〜3
ポリマー EPDM
フィラー 扁平状軟磁性金属粉
厚み(mm) 0.1,0.2,0.5,1.0
標準シートサイズ(mm) 300×300
比重 3.7
体積抵抗率(Ω・cm) 106
環境対応 RoHS指令対応,ハロゲンフリー
難燃性 無し
使用温度範囲(℃) -40〜120

・複素比透磁率特性例
